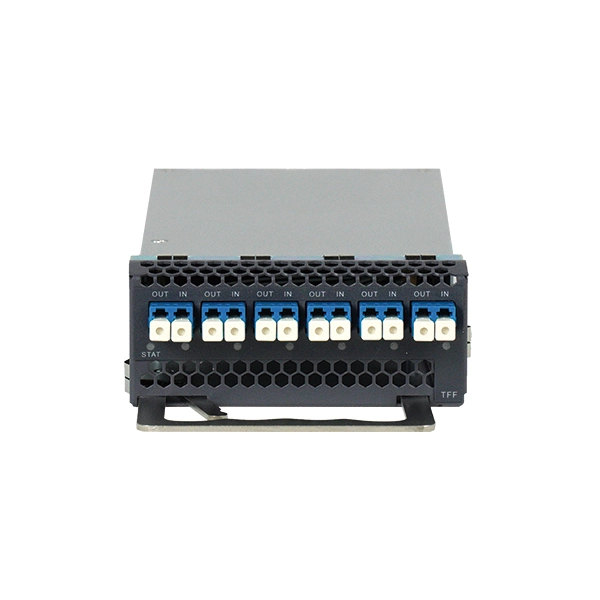

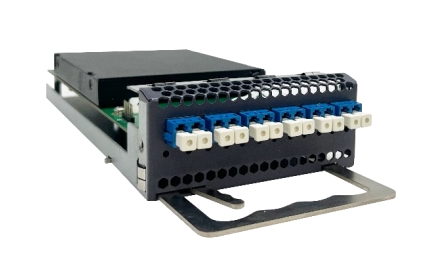

सिनाई संचार द्वारा लॉन्च किए गए दोहरे फाइबर फिक्स्ड ओदम (ऑप्टिकल ऐड-ड्रॉप मल्टीप्लेक्सर) कार्ड (टीफ) विशेष रूप से मल्टी-तरंग दैर्ध्य डडm नेटवर्क अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एक ऑप्टिकल फाइबर पर ऑप्टिकल फाइबर पर विभिन्न तरंग दैर्ध्य को गुणा कर सकता है या एक ही ऑप्टिकल फाइबर पर मल्टीप्लेक्स ऑप्टिकल चैनलों को अलग कर सकता है। पतली फिल्म फिल्टर (tf) तकनीक के आधार पर, यह 100 gz चैनल स्पेलिंग के साथ इटू ग्रिड पर काम करता है। Ddm तरंग दैर्ध्य रेंज 1528nm से 1568nm है, और यह चैनल तरंग दैर्ध्य वैकल्पिक है। इसमें निम्न प्रविष्टि हानि और उच्च चैनल अलगाव जैसे लाभों की एक श्रृंखला है।
पीडीएफ डाउनलोड
हमसे संपर्क करें
यह 4-चैनल ddm ऑप्टिकल सिग्नल मक्स और डेमो पर लागू है
डुअल फाइबर फिक्स्ड मक्सडीलक्स कार्ड | ||
चश्मा | 4-चैनल | 8-चैनल |
फलन | 4 ddm ऑप्टिकल सिग्नल के म्यूक्स और dux का समर्थन करें | 8 ddm ऑप्टिकल सिग्नल के म्यूक्स और dux का समर्थन करें |
चेनल नंबर | 4. @ 100 gz (191.4thz ~ 196.1thz, बोर्ड मॉडल तालिका 1 के रूप में) | 8. @ 100 gz (191.4thz ~ 196.1thz, बोर्ड मॉडल तालिका 2 के रूप में) |
सम्मिलन हानि | 2 डीबी | 3 डीबी |
3db स्पेक्ट्रल चौड़ाई | > 75 घज | > 75 घज |
आसन्न चैनलों का अलगाव | > 25डीबी | > 25डीबी |
गैर-आसन्न चैनलों का अलगाव | > 35db | > 35db |
स्लॉट नंबर | 1 स्लॉट | |
बिजली की निगरानी | मक्स पोर्ट (सिग) की ऑप्टिकल पावर निगरानी | |
सूचक प्रकाश | मक्स पोर्ट की ऑप्टिकल पावर इंडिकेटर प्रकाश (सिग) | |

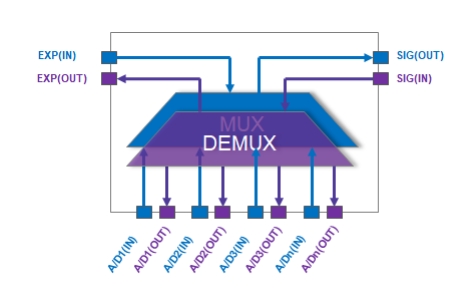

विस्तारित कार्य | समर्थन विस्तारित कैस्केडिंग, और कैस्केडिंग के दौरान डॉकिंग के लिए एक्सपी पोर्ट का उपयोग करें | |
कार्ड मॉडल | बंदरगाह | केंद्र आवृत्ति (thz) |
Tf5659 | A56/d56 ~ a59/d59 | 195.60 ~ 195.90 |
Tf5255 | A52/d52 ~ a55/d55 | 195.20 ~ 195.50 |
Tf4750 | A47/d47 ~ a50/d50 | 194.70 ~ 195.00 |
Tf4346 | A43/d43 ~ a46/d46 | 194.30 ~ 194.60 |
टीफ़3841 | A38/d38 ~ a41/d41 | 193.80 ~ 194.10 |
Tf3437 | A34/d34 ~ a37/d37 | 193.40 ~ 193.70 |
टीफ़2932 | A29/d29 ~ a32/d32 | 192.90 ~ 193.20 |
Tf2528 | A25/d25 ~ a28/d28 | 192.50 ~ 192.80 |
2023 | A20/d20 ~ a23/d23 | 192.00 ~ 192.30 |
1619 | A16/d16 ~ a19/d19 | 191.60 ~ 191.90 |
