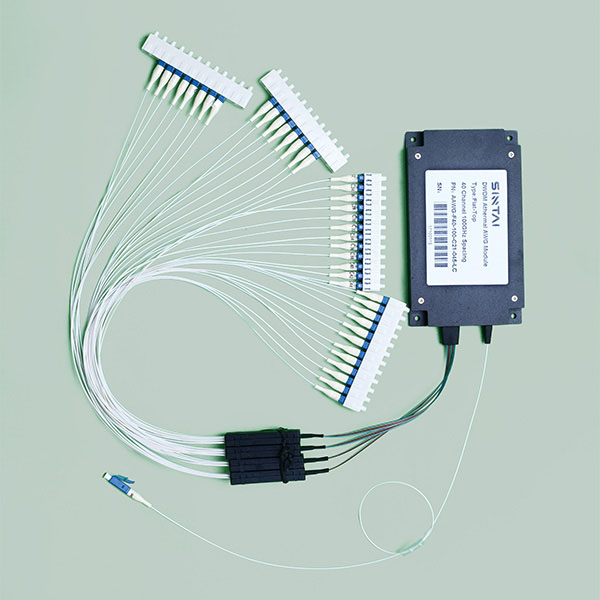

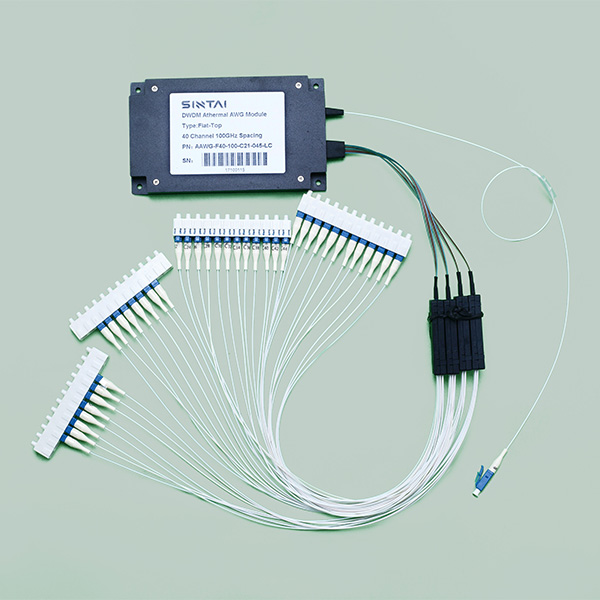

सिंटाई से एथेमल सरणी तरंग गाइड ग्रेटिंग मॉड्यूल (एवीजी) सिलिकॉन सबस्ट्रेट्स पर वेवगाइड ग्रेटिंग तकनीक पर आधारित है और अद्वितीय थर्मल-मुक्त पैकेज डिजाइन को अपनाता है, जो बिजली, सॉफ्टवेयर या तापमान नियंत्रण के बिना पूरी तरह से निष्क्रिय ddm समाधान है।
सटीक चैनल युग्मन, कम सम्मिलन हानि, उच्च चैनल अलगाव और उच्च स्थिरता प्राप्त की जा सकती है। प्रत्येक मॉड्यूल में मल्टीप्लेक्सिंग और डी-मल्टीप्लेक्सिंग फ़ंक्शन है और यह ddm सिस्टम में सबसे महत्वपूर्ण उपकरणों में से एक है।
पीडीएफ डाउनलोड
हमसे संपर्क करें
कम प्रविष्टि हानि
हाई चैनल आइसोलेशन
उच्च स्थिरता और विश्वसनीयता
कम ध्रुवीकरण निर्भर नुकसान
मल्टी चैनल नंबर
पैरामीटर | इकाई | विशेषता | |
गौस | फ्लैट टॉप | ||
इतु | घज | 12.5 | |
चैनल अंतराल | एनएम | 0.8nm(100 gz) | |
चैनल नंबर | 48 या ग्राहक निर्दिष्ट | ||
तरंग दैर्ध्य सटीकता | एनएम | 0.05 | |
चैनल सम्मिलन हानि | डीबी | 5.0 | 5.5 |
-1db बैंडविड्थ | एनएम | 0.2 | 0.34 |
3db बैंडविड्थ | एनएम | 0.4 | 0.51 |
आसन्न चैनल अलगाव | डीबी | लीटर 25 | |
गैर-आसन्न चैनल अलगाव | डीबी | ° 30 | |
पूर्ण अलगाव | डीबी | ° 22 | 23 |
चैनल रिपल | डीबी | 1.5 | |
वापसी का नुकसान | डीबी | ° 45 | |
दिशात्मकता | डीबी | लीटर 50 | |
पीडीएल | डीबी | 0.5 | |
पीएमडी | पीएस | 0.5 | |
पावर हैंडलिंग | एमडब्ल्यू | 300 | |
ऑपरेटिंग तापमान | पैंगसी | -10 ~ 70 | |
भंडारण तापमान | पैंगसी | -40 ~ 85 | |
फाइबर प्रकार | - | कॉर्निंग SMF-28e अल्ट्रा | |
पैकेज आकार | मिमी | 120x 12 | |
