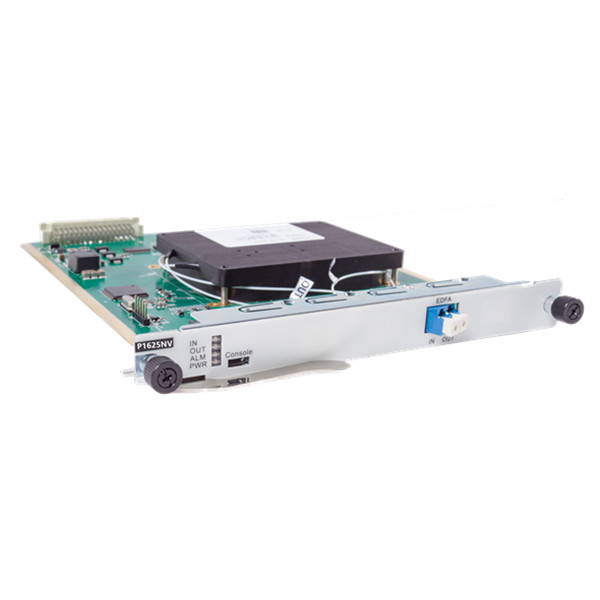

एडफ़ा एक एरेबियम-डोप्ड फाइबर एम्पलीफिकेशन बोर्ड है जिसे सिनाई संचार को।
इसका मुख्य कार्य संचरण लिंक में सिग्नल प्रकाश की शक्ति की क्षतिपूर्ति करना है, और यह 48 चैनलों (100 घज का चैनल अंतराल) तक बढ़ा सकता है। एक ही समय में सी बैंड में 96 चैनल (50 gz का चैनल अंतराल) ।
इसमें फ्लैट लाभ, लॉक अप, कम शोर आंकड़ा, आदि के पात्र हैं और यह ddm सिस्टम, भविष्य के उच्च-गति प्रणालियों के लिए एक अपरिहार्य महत्वपूर्ण घटक है। एक ऑल-ऑप्टिकल नेटवर्क लंबी दूरी संचरण
पीडीएफ डाउनलोड
हमसे संपर्क करें
पैरामीटर | वर्णन | टिप्पणी | ||
ऑपरेटिंग तरंग दैर्ध्य रेंज | पारंपरिक: 1529nm ~ 1529nm ~ 1561nm (100 gz) या 80-लहर (50 घघz) dm प्रणाली विस्तारित: 1528nm ~ 1568nm ~ 1568nm (100 gz) या 96-तरंग (50 gz) ddm प्रणाली | |||
एडफ़ा का प्रकार | 20g17 | 20g25 | 20g30 | पैरामीटर अनुकूलित किया जा सकता है |
न्यूनतम इनपुट ऑप्टिकल पावर | -26dbm | -34dbm | -39dbm | |
संतृप्त आउटपुट ऑप्टिकल पावर | 20dbm | 20dbm | 20dbm | |
रेटेड लाभ | 17db (± 3 समायोज्य) | 25db (± 3 समायोज्य) | 30db (± 3 समायोज्य) | |
तकता प्राप्त करें | 1.5db | |||
शोर का गुणांक | 5.5 डीबी | |||
दोहरी प्रवर्धन | द्वितीयक सिग्नल प्रवर्धन के लिए अंतर्निहित दोहरी पंपिंग समर्थन | वैकल्पिक विन्यास | ||
विशेषज्ञता | समर्थन प्राप्त करें लॉक, समायोज्य, क्षणिक नियंत्रण प्रौद्योगिकी, आउटपुट ऑप्टिकल पावर स्वचालित शटबंद | |||

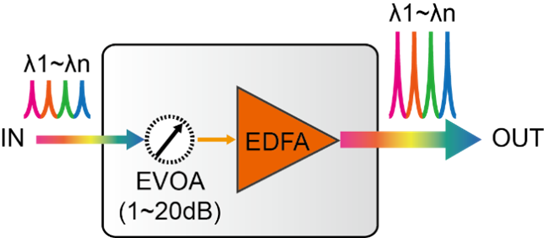

स्वर विशेषताएं | बिल्ट-इन वोआ, नेटवर्क प्रबंधन समायोज्य एंडेनेजमेंट गतिशील रेंज 0 ~ 20db | वैकल्पिक विन्यास | ||
नेटवर्क प्रबंधन | Edfa ऑपरेटिंग स्थिति की वास्तविक समय निगरानी का समर्थन करें, जिसमें शामिल हैंः ऑप्टिकल पावर, पंपिंग, तापमान आदि शामिल हैं। | |||

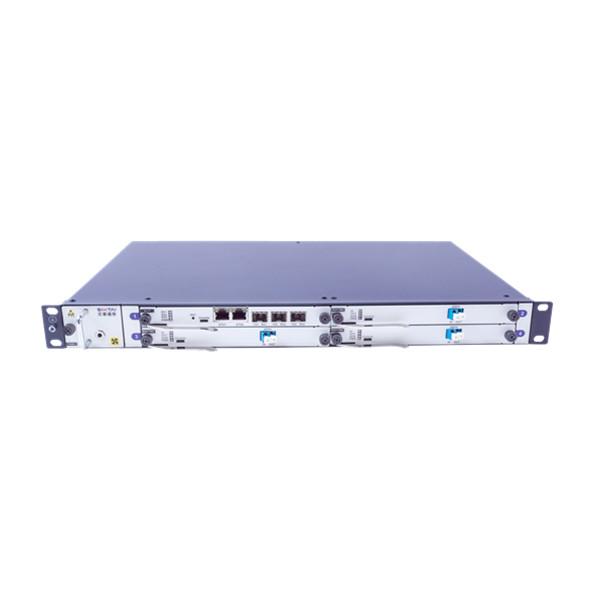

कब्जा किए गए स्लॉट | सभी Onns8600 श्रृंखला चेसिस का समर्थन करें | |||

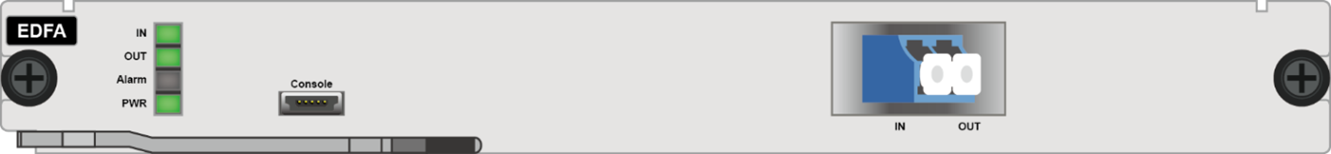

ऑप्टिकल इंटरफेस | C/upc | |||
अधिकतम बिजली की खपत | 15 डब्ल्यू | |||
