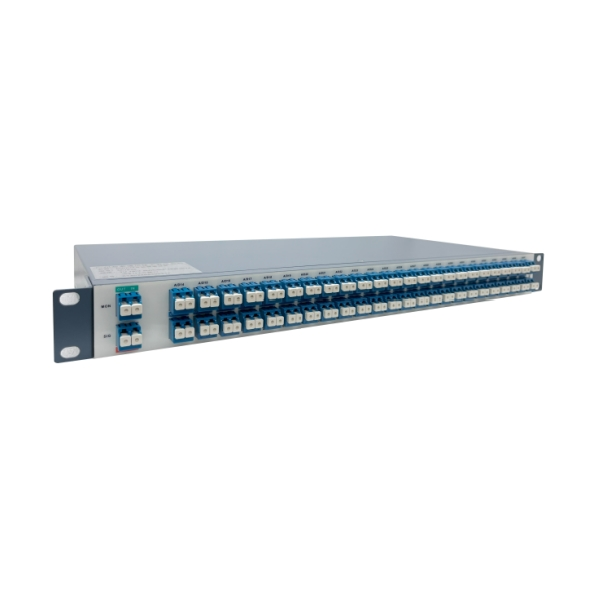

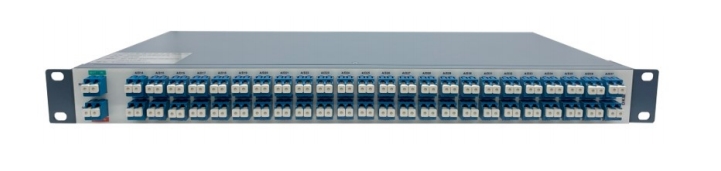

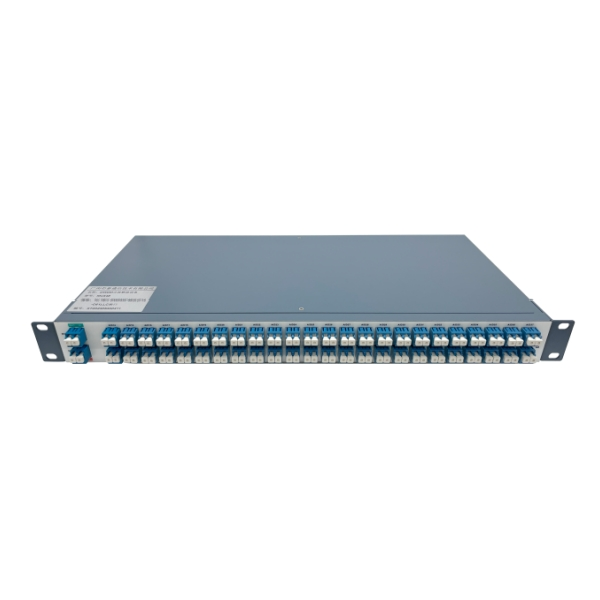

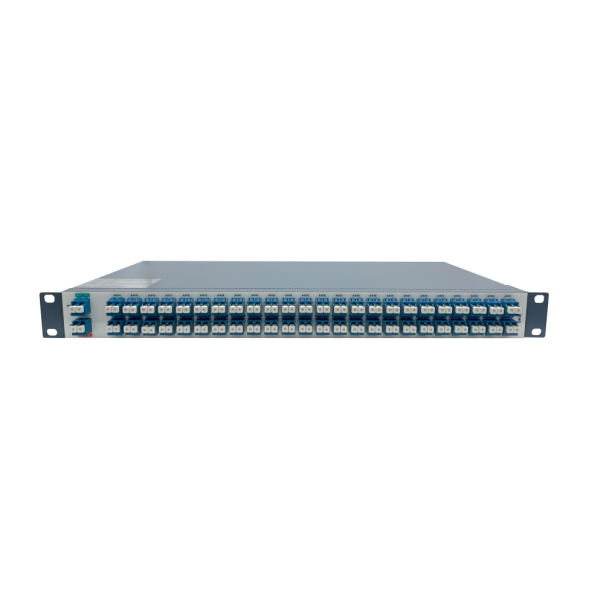

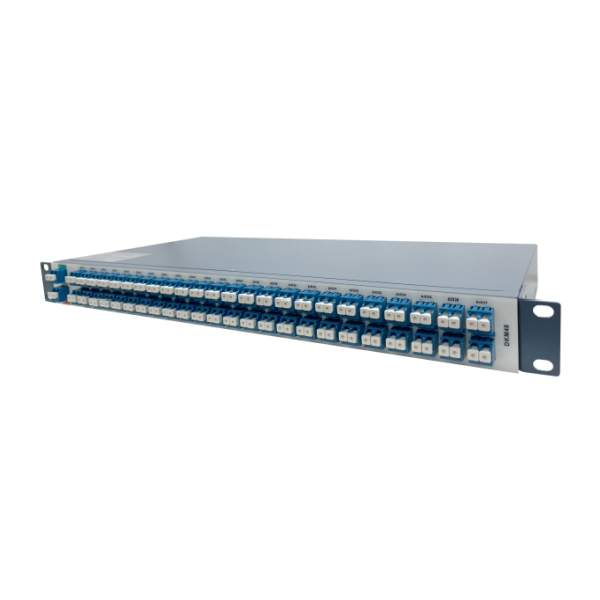

सिनाई संचार द्वारा शुरू किए गए 48-चैनल निष्क्रिय मक्क्सडीलक्स रैक (Mux48) मुख्य रूप से सी-बैंड रेंज में 48 ऑप्टिकल तरंग दैर्ध्य के मल्टीप्लेक्सिंग या डिमुलेसिंग फ़ंक्शन को पूरा करने के लिए उपयोग किया जाता है। यह अलग-अलग ऑप्टिकल तरंग दैर्ध्य को एक ऑप्टिकल फाइबर से गुणा कर सकता है या कई ऑप्टिकल चैनलों को एक ही ऑप्टिकल फाइबर में मल्टीप्लेक्स किया जा सकता है। सिलिकॉन सब्सट्रेट पर वेवगाइड ग्रेटिंग तकनीक के आधार पर, यह एक अद्वितीय गर्मी मुक्त पैकेजिंग डिजाइन को अपनाता है, जो सटीक चैनल युग्मन, कम सम्मिलन हानि, उच्च चैनल अलगाव और उच्च स्थिरता प्राप्त कर सकता है। यह 48 तरंग उच्च क्षमता वाला ddm प्रणाली के लिए उपयुक्त है।
पीडीएफ डाउनलोड
हमसे संपर्क करें
सी-बैंड में ddm ऑप्टिकल सिग्नल के 48 चैनलों को मल्टीप्लेक्सिंग और डिमुलेसिंग के लिए उपयुक्त
48 च निष्क्रिय mmxdux रैक (Mux48) | |

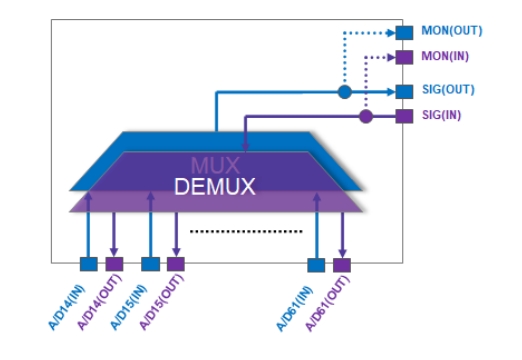

फलन | सी-बैंड में 48 ddm ऑप्टिकल सिग्नल के मल्टीप्लेक्सिंग और डिमुलेसिंग का समर्थन करें |
आकार (hxwxd) | 1u: 44 मिमी (ऊंचाई) × 442 मिमी (चौड़ाई) × 220 मिमी (गहराई) |
स्पेक्ट्रल प्रकार | फ्लैट-टॉप प्रकार |
इटू पाबैंड आवृत्ति | 12.5 gz |
चैनल अंतराल | 0.8nm (100 gz) |
चैनल नंबर | 48 |
तरंग दैर्ध्य सटीकता | 04nm |
चैनल सम्मिलन हानि | 5.5 डीबी |
सम्मिलन हानि एकरूपता | 1.5db |
1db बैंडविड्थ | 0.38 एनएम |
3db बैंडविड्थ | 0.56 एनएम |
20db बैंडविड्थ | 1.2nm |
आसन्न चैनलों का अलगाव | यूएसबी |
गैर-आसन्न चैनलों का अलगाव | यूएसबी |
कुल क्रॉसस्टॉर्क | Of 22db |
वापसी का नुकसान | ° 40db |
ध्रुवीकरण आश्रित हानि | 0.5db |
ध्रुवीकरण मोड फैलाव | 0.5 पीएस |
फैलाव | ± 20 पीएस |
काम करने का तापमान | -5 ~ + 65 पैडेसी |
भंडारण तापमान | -40 ~ + 85 |
मन पोर्ट विभाजन अनुपात | 21 डीबी (विभाजन अनुपात 1%) |

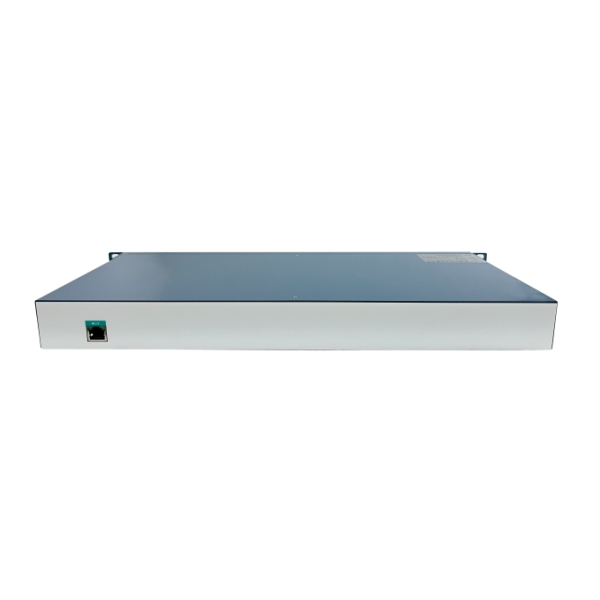

प्रबंधन | OTNS8600-DCI8 उपकरण के रियर इंटरफेस कार्ड से जुड़ने के लिए RJ-45 प्रबंधन इंटरफेस प्रदान करना, नेटवर्क प्रबंधन प्रणाली के माध्यम से sn/मॉडल/pn और मॉडल/pn और अन्य जानकारी को पढ़ें, एक ही समय पर/बंद स्थिति की रिपोर्ट करें |
