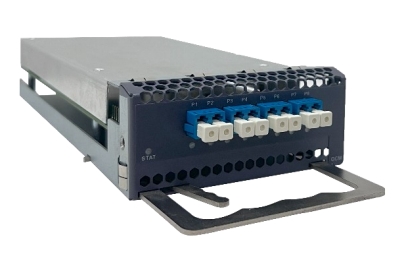

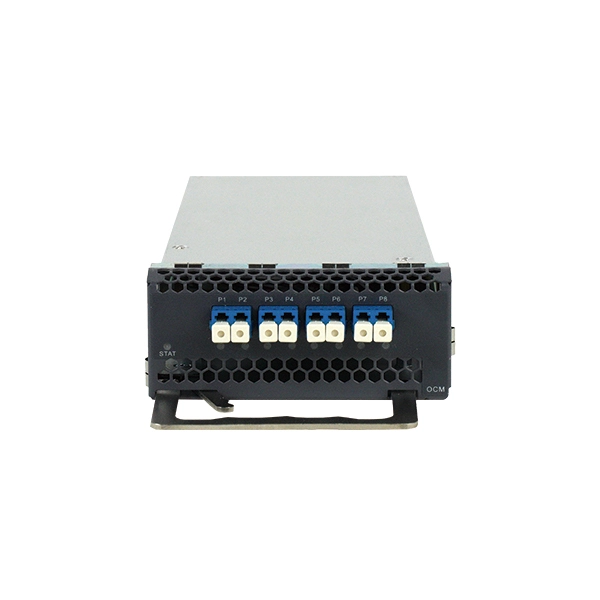

सिनाई संचार द्वारा लॉन्च किया गया ऑप्टिकल चैनल निगरानी कार्ड (ओएम) मुख्य रूप से मैक सिग्नल स्पेक्ट्रम, चैनल ऑप्टिकल पावर के प्रदर्शन का विश्लेषण करने के लिए किया जाता है। wdm प्रणाली के 1528nm-1567nm की तरंग दैर्ध्य और अन्य संचरण संकेत। इसमें उच्च स्थिरता, उच्च संवेदनशीलता, सटीकता, उच्च गतिशील रेंज और लघु स्कैनिंग समय की विशेषताएं हैं। यह डीएसएम प्रणाली में ऑप्टिकल प्रदर्शन निगरानी का एक अनिवार्य और महत्वपूर्ण हिस्सा है।
पीडीएफ डाउनलोड
हमसे संपर्क करें
_01.png "Channel_Monitoring_(OCM)_01.png")
_02.png "Channel_Monitoring_(OCM)_02.png")
ऑप्टिकल प्रदर्शन की समाप्ति के लिए उपयुक्त
ऑप्टिकल चैनल निगरानी कार्ड (ओएम) | |
फलन | म्यूक्स ऑप्टिकल सिग्नल में प्रत्येक चैनल के केंद्रीय तरंग दैर्ध्य, ऑप्टिकल पावर और प्रत्येक चैनल के अन्य मापदंडों के परीक्षण का समर्थन करता है |
स्लॉट नंबर | 1 स्लॉट |
बंदरगाह | 8 टेस्ट इंटरफेस (ऑप्टिकल स्विच द्वारा चुना गया), जिसे 8-कोर मक्स ऑप्टिकल सिग्नल टेस्ट से जोड़ा जा सकता है |
कार्य तरंग दैर्ध्य सीमा | 1528.57 एनएम ~ 1567.34 एनएम (191.27thz ~ 196.15thz) |
चैनल अंतराल | 50/100 gz, समर्थन लचीला ग्रिड |
केंद्र तरंग दैर्ध्य पता सटीकता | 0.1 एनएम |
केंद्रीय तरंग दैर्ध्य संकल्प | 0.02 एनएम |
चैनल पावर मॉनिटरिंग रेंज | -40 ~ -10 dbm |
पूर्ण शक्ति सटीकता | 1 डीबी |
सापेक्ष शक्ति सटीकता | 0.8 डीबी |
ऑप्टिकल पावर रिज़ॉल्यूशन | 0.1 डीबी |
वापसी का नुकसान | ° 40db |
स्कैनिंग समय | 1 एस |
स्कैनिंग समय | = 9 |
