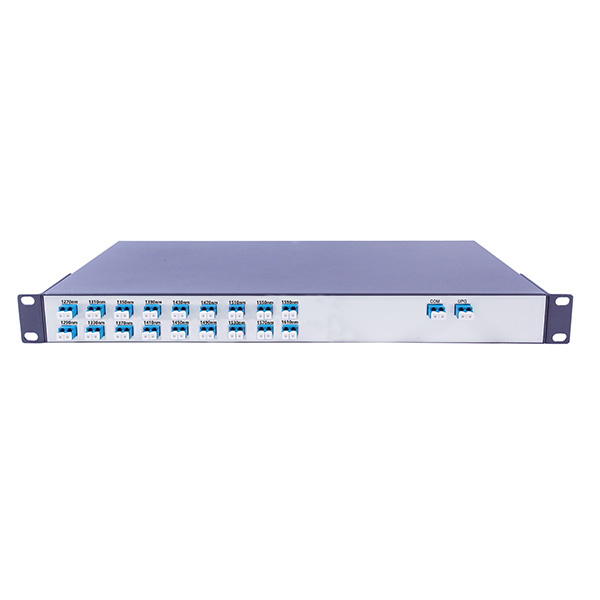

Ghangzzhou Sintai संचार Co. द्वारा लॉन्च किया गया cwdm मल्टीप्लेक्सर/Demultitplexer/Demultiplexer के लिए डिज़ाइन किया गया है।सीडीमMix Demox पतली-फिल्म फिल्टर (Tff) तकनीक पर आधारित है और 20nm चैनल अंतराल के साथ इटू ग्रिड पर संचालित होता है।
Cwdm तरंग दैर्ध्य 1270 से 1610 nm तक होती है और ऑप्टिकल सिग्नल मल्टीप्लेक्सिंग के अधिकांश 18 चैनलों पर समर्थन करता है। इसमें कई प्रकार की पैकेजिंग संरचनाएं, कम सम्मिलन हानि, उच्च चैनल अलगाव, और इतने पर।
पीडीएफ डाउनलोड
हमसे संपर्क करें
कम प्रविष्टि हानि (इल)
हाई चैनल आइसोलेशन
उच्च स्थिरता और विश्वसनीयता
कॉम्पैक्ट डिजाइन के साथ 1 से 18 चैनल प्रदान करें
ITU-T g.694.2 के अनुरूप
टेल्कोर्डिया GR-1209-CORE-2001 मानक के अनुरूप
टेल्कोर्डिया GR-1221-CORE-1999 मानक के अनुरूप
RoHS-6 के अनुरूप (कोई नेतृत्व नहीं)
अनुप्रयोग क्षेत्र
सीडएम सिस्टम
कैटव सिस्टम
स्थानीय लूप अनुप्रयोगों में फाइबर को अधिकतम करता है
1310 एनएम ट्रांसमिशन सिस्टम के साथ ओवरले cwdm
एकल फाइबर पर द्विदिशात्मक संचरण प्रदान करता है
समर्थन रैखिक (बस) जोड़ें/ड्रॉप आर्किटेक्चर
हब और स्पोक रिंग आर्किटेक्चर का समर्थन करता है
ITU-T g.694.2 और g.695
GR-1221 समस्या 3 और 1209
रोह अनुपालन 6/6
मद | सीडएम एम/डीलक्स | ||||||
चैनल नंबर | 1 | 2 | 4 | 8 | 16 | 18 | |
ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 1260 ~ 1620 | ||||||
केंद्र तरंग दैर्ध्य (एनएम) | ITU-T ग्रिड | ||||||
चैनल स्पेस (एनएम) | 20 | ||||||
चैनल सम्मिलन हानि (डीबी) | 0.8 | 1.2 | 1.8 | 2.6 | 4.5 | 5.0 | |
चैनल बैंडविड्थ (डीबी) | इटू 6.5 | ||||||
चापलूसी (डीबी) | 0.5 | ||||||
आसन्न चैनल अलगाव (डीबी) | ° 30 | ||||||
गैर-आसन्न चैनल अलगाव (डीबी) | ° 40 | ||||||
वापसी हानि (डीबी) | लीटर 50 | ||||||
दिशात्मकता (डीबी) | ° 55 | ||||||
ध्रुवीकरण-निर्भर नुकसान (डीबी) | 0.2 | ||||||
ध्रुवीकरण मोड फैलाव (पीएस) | 0.2 | ||||||
पावर हैंडलिंग (डीबी) | 500 | ||||||
ऑपरेटिंग तापमान (Petc) | 0 ~ 70 | ||||||
भंडारण तापमान (एडीसी) | -40 ~ 85 | ||||||
पैकेज प्रकार | स्टील ट्यूब, एब्स बॉक्स, एलजीएक्स मानक बॉक्स, 1u मानक 19-इंच रैक | ||||||
