ऑप्टिकल फाइबर संचार में, फैलाव मुआवजा मॉड्यूल (dcm) (जिसे फैलाव मुआवजा इकाइयों, dcu) भी कहा जाता है, का उपयोग क्रोमैटिक फैलाव की क्षतिपूर्ति के लिए किया जा सकता है, उदाहरण के लिए, ट्रांसमिशन फाइबर की एक लंबी अवधि.
आमतौर पर, इस तरह के एक मॉड्यूल फैलाव की एक निश्चित मात्रा प्रदान करता है (जैसे 1.6-μm स्पेक्ट्रल क्षेत्र में सामान्य फैलाव), हालांकि सुरम्य फैलाव मॉड्यूल भी उपलब्ध हैं।
एक मॉड्यूल को आसानी से फाइबर ऑप्टिक लिंक में डाला जा सकता है क्योंकि इसमें इनपुट और आउटपुट के लिए फाइबर कनेक्टर होते हैं। सम्मिलन नुकसान को एक फाइबर एम्पलीफायर के साथ मुआवजा दिया जा सकता है, जैसे कि 1.5-माइक्रोन दूरसंचार प्रणाली में एक एर्बियम-डोप्ड फाइबर एम्पलीफायर एक फैलाव-प्रतिकर मॉड्यूल को अक्सर दो फाइबर एम्पलीफायरों के बीच रखा जाता है।
पीडीएफ डाउनलोड
हमसे संपर्क करें
फैलाव ऑप्टिकल फाइबर की एक प्रमुख संचरण संपत्ति है। ट्रांसमिशन के बादडीसेमी फाइबरएक निश्चित दूरी पर, ऑप्टिकल पल्स सिग्नल समय में व्यापक होता है, जिससे अंतर-प्रतीक हस्तक्षेप होता है, त्रुटि दर में वृद्धि होती है, और संचार गुणवत्ता को कम करता है।
जितना अधिक डेटा दर है, उतना आसानी से अंतर-प्रतीक हस्तक्षेप होगा।
ट्रांसमिशन दूरी जितनी लंबी है, उतना आसानी से अंतर-प्रतीक हस्तक्षेप मौजूद होगा।
सी-बैंड (विशिष्ट) में g.652 फाइबर का 100% ढलान मुआवजा
कम प्रविष्टि हानि
कम ध्रुवीकरण मोड फैलाव
विडेबैंड फैलाव मुआवजा
40 किमी तक का मुआवजा
पूरी तरह से निष्क्रिय-कोई पाउडर नहीं
टेकार्डिया GR-2854-CORE, रोह अनुपालन

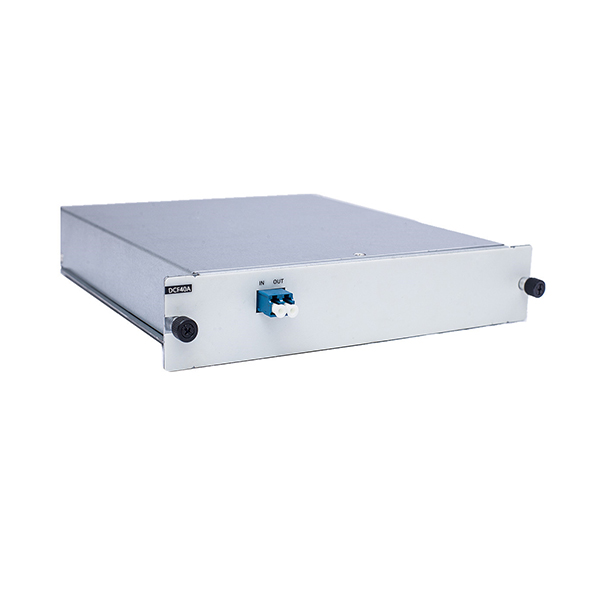

उत्पाद मॉडल | Dcf40 |
बराबर g.652 मुआवजे की लंबाई | 40 किमी |
1545nm तरंग दैर्ध्य फैलाव (पीएस/एनएम) | -670 ± 30 |
1545nm तरंग दैर्ध्य सापेक्ष फैलाव ढलान | 0.004 ± 20%(nm-1) |
सम्मिलन हानि | 4.8 डीबी |
ध्रुवीकरण मोड फैलाव | 0.9 पीएस |
नाममात्र एकल तरंग इनपुट ऑप्टिकल शक्ति | 0 dbm |
ऑप्टिकल इंटरफेस | सभी इंटरफेस एल प्रकार हैं |
विशिष्ट बिजली की खपत | 0w (निष्क्रिय घटक) |
एमटीबीएफ | > 200000 घंटे |
अधिकृत स्लॉट नंबर | 2 स्लॉट (40 किमी से अधिक फैलाव क्षतिपूर्ति बोर्ड को डीसीएफ निष्क्रिय फ्रेम के साथ व्यक्तिगत रूप से कॉन्फ़िगर करने की आवश्यकता है) |
