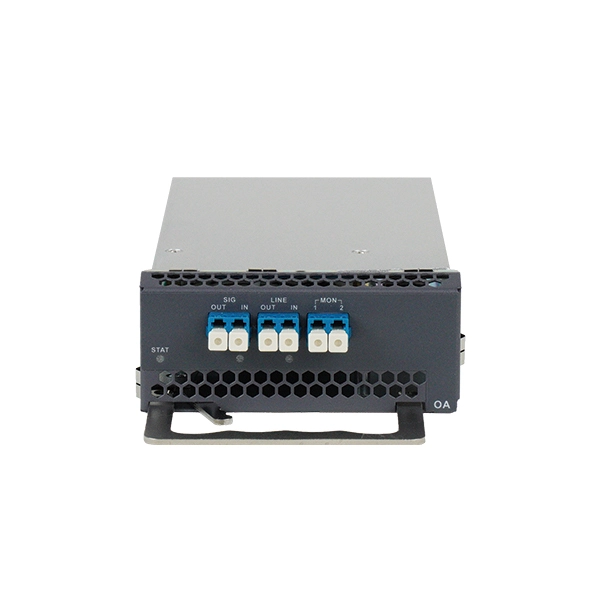

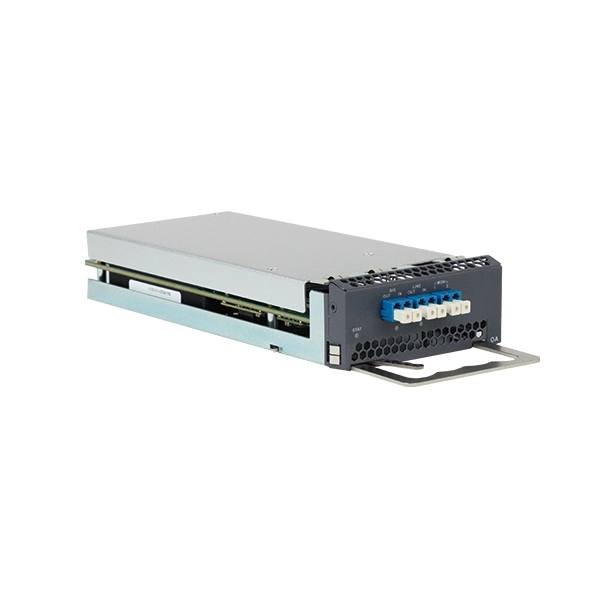

सिंटाई संचार द्वारा लॉन्च किया गया ओआ (ऑप्टिकल एम्पलीफायर) कार्ड का मुख्य कार्य संचरण लिंक में सिग्नल प्रकाश की शक्ति की क्षतिपूर्ति करना है, यह एक ही समय में सी-बैंड (100 gz का चैनल अंतराल) या 96 चैनलों (50 घz के चैनल अंतराल) में 48 चैनलों के ऑप्टिकल संकेतों को बढ़ा सकता है। और इसमें चापलूसी, समायोज्य लाभ और छोटे शोर सूचकांक प्राप्त करने की विशेषताएं हैं। इस बीच, कार्ड में osc-आधारित dcn संचार का समर्थन करने के लिए बनाया गया है, जो ddm प्रणाली और भविष्य की उच्च गति प्रणाली का एक अनिवार्य हिस्सा है। सभी ऑप्टिकल नेटवर्क लंबी दूरी के संचरण
पीडीएफ डाउनलोड
हमसे संपर्क करें
ऑप्टिकल टर्मिनल स्टेशनों (ओटीएम) के लिए उपयुक्त, बहुप्लेक्स संकेतों के लिए बूस्टर एम्पलीफायर के रूप में उपयोग किया जाता है और डिमुल्टिप्लेक्टेड सिग्नल के लिए प्री-एम्पलीफायर के रूप में उपयोग किया जाता है
द्विदिशात्मक संचरण संकेतों को बढ़ाने और संचरण दूरी का विस्तार करने के लिए ऑप्टिकल रिले स्टेशनों (ला) के लिए उपयुक्त
ऑप्टिकल एम्पलीफायर कार्ड | |||
स्लॉट नंबर | 1 स्लॉट | ||
एडफ़ा | ● वैकल्पिक अंतर्निहित 1 * edfa (ba, pa, ला पैरामीटर वैकल्पिक) ● वैकल्पिक अंतर्निहित 2 * एडीफ़ा (बा, पा, ला पैरामीटर वैकल्पिक) | ||
ओसी | ● बिना ऑस्क वैकल्पिक ● वैकल्पिक निर्मित-इन 1 * osc ● वैकल्पिक निर्मित 2 * ओसीसी ● कार्यशील तरंग दैर्ध्य: 1510 एनएम ● कार्य दर: 1.25 gb/s | ||
स्वर | ● वैकल्पिक अंतर्निहित वोआ, एडफ़ा के समान संख्या • स्थान: एडफ़ा फ्रंट इनपुट ● अंतर्निहित प्रविष्टि हानि:<1db • समायोजन सीमाः 0 ~ 15db ● शक्ति डाउन अवस्था अंतर्निहित प्रविष्टि हानि है | ||
मन निगरानी बंदरगाह | मानक, मन और मुख्य ऑप्टिकल चैनल के बीच ऑप्टिकल बिजली का अंतर | ||
ओडीआर माप पोर्ट | ● वैकल्पिक, पोर्ट की संख्या लाइन इंटरफ़ेस के समान है ● ओडीआर सिग्नल तरंग दैर्ध्य: 1625nm ● Oddr चैनल हानि:<1db | ||
एडफ़ा पैरामीटर | |||
20g17 | 20g25 | 20g30 | |
तरंग दैर्ध्य रेंज (एनएम) | 1528 ~ 1568 | 1528 ~ 1568 | 1528 ~ 1568 |
रेंज (डीबी) | 14 ~ 20 | 22 ~ 28 | 27 ~ 33 |
अधिकतम कुल आउटपुट ऑप्टिकल पावर (dbm) | ° 20 | ° 20 | ° 20 |
शोर (डीबी) | <5.5 | <5.5 | <5.5 |
चापलूसी (db) | <1.5 | <1.5 | <1.5 |
ध्रुवीकरण सहसंबंध हानि (डीबी) | <0.5 | <0.5 | <0.5 |
इनपुट ऑप्टिकल पावर डिटेक्शन रेंज (dbm) | -23 ~ 8 | 31 ~ 0 | 36 ~ -5 |
आउटपुट ऑप्टिकल पावर डिटेक्शन रेंज (dbm) | -6 ~ 20 | -6 ~ 20 | -6 ~ 20 |
प्रतिबिंब गुणांक (db) | 30 | 30 | 30 |
स्थिरता प्राप्त करें (डीबी) | 0.5 | 0.5 | 0.5 |
