Ghou Sintai co. द्वारा लॉन्च किए गए edfa ऑप्टिकल एम्पलीफिकेशन सबसिस्टम का मुख्य कार्य, Ltd ट्रांसमिशन लिंक में सिग्नल की ऑप्टिकल पावर को मुआवजा देना है, जो अंततः ऑप्टिकल सिग्नल ट्रांसमिशन दूरी का विस्तार कर सकता है।
इसे एप्लिकेशन दृश्य के आधार पर बा, ला और पा में विभाजित किया जा सकता है। इसका उपयोग आमतौर पर सिस्टम की आउटपुट ऑप्टिकल पावर को बढ़ावा देने के लिए किया जाता है। आमतौर पर लाइन के बिजली के नुकसान की भरपाई के लिए पुनरावृत्ति अनुभाग में उपयोग किया जाता है। Pa का उपयोग आमतौर पर इनपुट ऑप्टिकल पावर को बेहतर बनाने के लिए सिस्टम के प्राप्त अंत में किया जाता है।
एडफ़ा सभी इनपुट ऑप्टिकल संकेतों को बढ़ा सकता है और एक चरण या दो चरण के साथ पंप स्रोत के रूप में 980nm या 1480nm पंप लेजर का उपयोग करके सभी इनपुट ऑप्टिकल संकेतों को बढ़ा सकता है। प्रवर्धन. यह डर्म सिस्टम, हाई-स्पीड ट्रांसमिशन सिस्टम और ऑल-ऑप्टिकल नेटवर्क के सबसे अपरिहार्य और महत्वपूर्ण हिस्सों में से एक है।
पीडीएफ डाउनलोड
हमसे संपर्क करें
समर्थन सी-बैंड 48-वेव/96-वेव डडीम सिग्नल एकीकृत प्रवर्धन
स्वचालित लाभ नियंत्रण (एग)
फ्लैट लाभ और छोटे शोर सूचकांक
समर्थन करता है
समर्थन स्नैप, वेब और अन्य ग्राफिकल इंटरफ़ेस नेटवर्क प्रबंधन
समर्थन एसी 220v/110v और DC-48V बिजली आपूर्ति विकल्प, 1 + 1 पावर इनपुट सुरक्षा

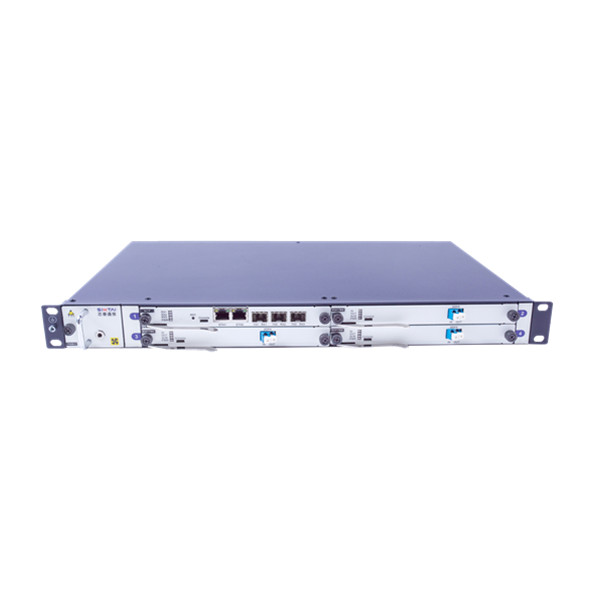

लचीला क्षमता विन्यास के साथ 1u प्लग-इन डिजाइन
कॉन्फ़िगरेशन-मुक्त स्थापना, प्लग-एंड-प्ले डिवाइस
पैरामीटर | वर्णन | टिप्पणी | ||
ऑपरेटिंग तरंग दैर्ध्य रेंज | पारंपरिक: 1529nm ~ 1561nm विस्तारित: 1528nm ~ 1568 एनएम | |||
एडफ़ा का प्रकार | बा | ला | पा | |
न्यूनतम इनपुट ऑप्टिकल पावर (पारंपरिक) | -26dbm | -34dbm | -39dbm | |
संतृप्त आउटपुट ऑप्टिकल पावर (पारंपरिक) | + 20dbm | + 20dbm | + 20dbm | + 22dbm तक कस्टम |
रेटेड लाभ (पारंपरिक) | 17डीबी | 25डीबी | 30 डीबी | कस्टम |
तकता प्राप्त करें | 1.5db | |||
शोर का गुणांक | 5.5 डीबी | |||
ऑपरेटिंग तापमान रेंज | -10-60 | |||
ऑपरेटिंग आर्द्रता रेंज | गैर-संघनक 95% 5% | |||
भंडारण तापमान | -40-85 | |||
युक्ति आकार | 1u: 44 मिमी (एच) x 442 मिमी (w) x 280 मिमी (d) | |||
नेटवर्क प्रबंधन | समर्थन स्नैप, वेब और अन्य ग्राफिकल इंटरफ़ेस नेटवर्क प्रबंधन | वैकल्पिक विन्यास | ||
विशेषज्ञता | निर्मित वोआ | वैकल्पिक विन्यास | ||
ऑप्टिकल इंटरफेस | C/upc प्रकार | |||
बिजली की आपूर्ति विधि | Ac: 90 ~ 260v या डीसी: -36 ~ 72 v (1 + 1 पावर इनपुट बैकअप) | |||
विशिष्ट बिजली की खपत | पूरी मशीन <50w | |||
गर्मी विच्छेदन | पंखे कूलिंग | |||
