10 एमबीपीएस और 40 जीबीपीएस के बीच पारदर्शी डेटा दरों के लिए किसी भी फैलाव मूल्यों के लिए 10 एमबीपीएस और 40 जीबीपीएस के बीच पारदर्शी डेटा दरों के लिए उपलब्ध हैं। वे एकल-चैनल और मल्टी-चैनल ddm ऑप्टिकल फाइबर संचार प्रणालियों के लिए उपयोग किया जा सकता है और आमतौर पर एक ऑप्टिकल एम्पलीफायर से जुड़ते हैं।

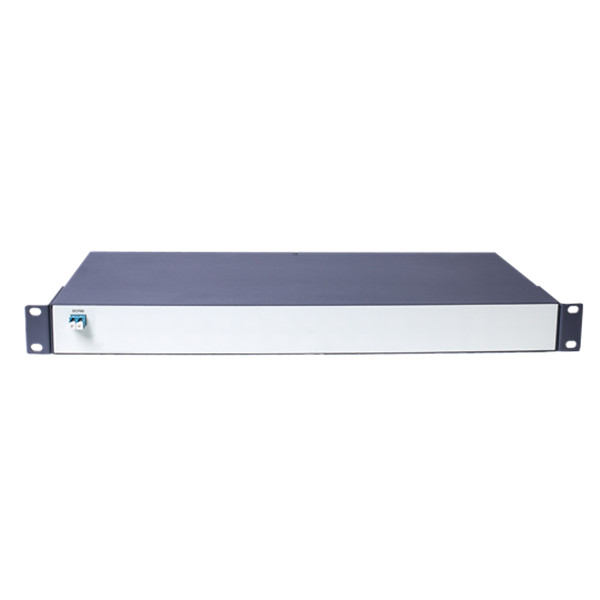

सिंटाई फैलाव मुआवजा मॉड्यूल (dcf) विशुद्ध रूप से निष्क्रिय मॉड्यूल हैं जो 19-इंच एकल-स्लॉट रैक माउंट कॉन्फ़िगरेशन में फाइबर की क्षतिपूर्ति करने वाले फैलाव ढलान पर आधारित हैं। केडीसेमी फाइबरऑप्टिकल संचार नोड्स में फैलाव की भरपाई के लिए ऑप्टिकल संचार नोड्स में उपयोग किया जाता है, ऑप्टिकल ट्रांसमिशन सिस्टम के सी-बैंड में मानक एकल-मोड फाइबर (g.652) के लिए अनुकूलित अवशिष्ट फैलाव प्रदान करता है।
पीडीएफ डाउनलोड
हमसे संपर्क करें
फैलाव मुआवजे की लंबाई 80 किमी
विशुद्ध रूप से निष्क्रिय घटक उच्च विश्वसनीयता का समर्थन करता है
मानक एकल मोड g.652 ऑप्टिकल फाइबर
सी-बैंड ddm ऑप्टिकल चैनलों के साथ संगत
प्रोटोकॉल पारदर्शी 10 एमबीपीएस से 40 जीबीपीएस तक
उत्कृष्ट चरित्र प्राप्त करने के लिए बूस्टर एम्पलीफायर या प्री-एम्पलीफायर के साथ ऑपरेशन
एकल स्लॉट 1u 19 "रैक माउंट डिजाइन
कम अंत-से-अंत प्रविष्टि हानि
ऑपरेटिंग तापमानः-5 ptc ~ 55 Patc
भंडारण तापमान: -40 ptc ~ 85 Patc
स रोह अनुपालन
विस्तारित पहुंच अनुप्रयोगों के लिए फैलाव मुआवजा प्रदान करता है
पूर्व और मुआवजा प्रदान करता है
एकल या बहु-चैनल फैलाव मुआवजा प्रदान करता है
मद | परिमाप | |||||
बराबर g.652 मुआवजे की लंबाई | 20 किमी | 40 किमी | 60 किमी | 80 किमी | 100 किमी | 120 किमी |
1545nm तरंग दैर्ध्य फैलाव (पीएस/एनएम) | -340 ± 20 | -670 ± 30 | 1000 ± 40 | 1340 ± 50 | 1670 ± 60 | 2040 ± 60 |
1545nm सापेक्ष फैलाव ढलान (एनएम)-1) | 0.004 पीई 20% | |||||
प्रविष्टि हानि (डीबी) | 3.5 | 5.0 | 6.8 | 8.7 | 10.7 | 12.9 |
ध्रुवीकरण मोड फैलाव (पीएस) | 0.5 | 0.8 | 1.0 | 1.2 | 1.3 | 1.4 |
ध्रुवीकरण निर्भर हानि (पीएस) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
ऑप्टिकल प्रतिबिंब (डीबी) | -27 | |||||
अधिकतम अनुमेय इनपुट पावर (dbm) | + 23 | |||||
काम करने का तापमान | -5 पाताल ~ 70 | |||||
भंडारण तापमान सीमा | -40 patc ~ 85 patc | |||||
पर्यावरण/विश्वसनीयता परीक्षण | टेकार्डिया GR-2854 और ग्रा1221 मानक के अनुरूप | |||||
इंटरफेस प्रकार | पीसी/पीसी या अनुकूलित किया जाना | |||||
पैकेजिंग | प्लग करने योग्य चेसिस: 1u, (d) 220 मिमी × (w) 442 मिमी × (एच) 44 मिमी रैकमाउंट: 1u, (d) 220 मिमी × (w) 442 मिमी × (एच) 44 मिमी | |||||
